110kV10公里長電纜交流耐壓試驗用串聯諧振方案
-
責任編輯:艾幕森
人氣:
發表時間:2021-04-21 14:44:49

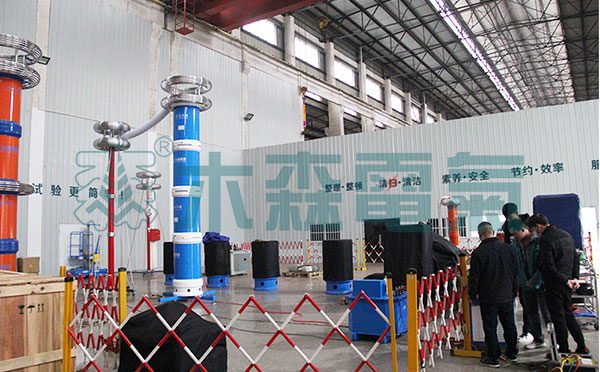

- 木森電氣專業生產110kV10公里長電纜交流耐壓試驗用串聯諧振,串聯諧振型號:8100kVA-500kV變頻串聯諧振耐壓試驗裝置,可滿足110kV,1000mm2,10km電纜交流耐壓試驗和220kV,1000mm2,4km電纜交流耐壓試驗等。
一、110kV10公里長電纜交流耐壓試驗用諧振系統執行標準GB50150-2016 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T849.6-2004 《電力設備專用測試儀器通用技術條件 第6部分:高壓諧振試驗裝置》
JB/T9641-1999 《試驗變壓器》
GB10229 《電抗器》
GB/T.311-1997 《高壓輸變電設備的絕緣與配合》
DL/T846-2004 《高電壓測試設備通用技術條件》
GB4793-1984 《電子測量儀器安全要求》
GB2900 《電工名詞術語》
GB4208 《外殼防護等級》
GB191 《包裝貯運標志》
GB/T16927-1997 《高電壓試驗技術》
二、110kV10公里長電纜交流耐壓試驗用串聯諧振工作環境
1. 環境溫度:-15℃~40 ℃;
2. 相對濕度:≤90%RH;
3. 海拔高度: ≤3500米;
三、110kV10公里長電纜交流耐壓試驗用串聯諧振裝置主要適用范圍
1、滿足110kV,1000mm2, 10km電纜交流耐壓試驗,電容≤2.31uF,試驗頻率30~300Hz,試驗電壓U≤128kV。
2、滿足220kV,1000mm2,4km電纜交流耐壓試驗,長度電容≤0.688uF,試驗頻率30~300Hz,試驗電壓U≤216kV。
3、220kV及以下斷路器、GIS(5個間隔)、PT、CT、絕緣子等的交流耐壓試驗,試驗電壓不超過460kV,試驗頻率30~300Hz,試驗時間1分鐘。
4、110kV及以下斷路器、GIS(10個間隔)PT、CT、絕緣子等的交流耐壓試驗,試驗電壓不超過265kV,試驗頻率30~300Hz,試驗時間1分鐘。
武漢市木森電氣有限公司從事變電站電氣試驗測試設備和輸電線路檢測設備的研安、開發、生產、銷售及電氣試驗服務于一體的高技術企業。尤其是大容量高電壓交流耐壓試驗設備,例如:110kV10公里長電纜交流耐壓試驗用串聯諧振。25年5000多合作安全獲得廣大用戶認可與稱贊。
