廣東220kV變壓器感應電壓帶局放測量完成
-
責任編輯：艾幕森
人氣：
發表時間：2021-11-26 11:13:29
- 廣東220kV變壓器感應電壓帶局放測量完成，13日木森電氣承接220kV變壓器感應電壓帶局放測量。試驗地址：國家電網廣東電網公司（惠州）220kV主變，變壓器感應電壓帶局放測量報告數據均不超過100pC，符合GB50150 和Q/CSG1205019-2018。

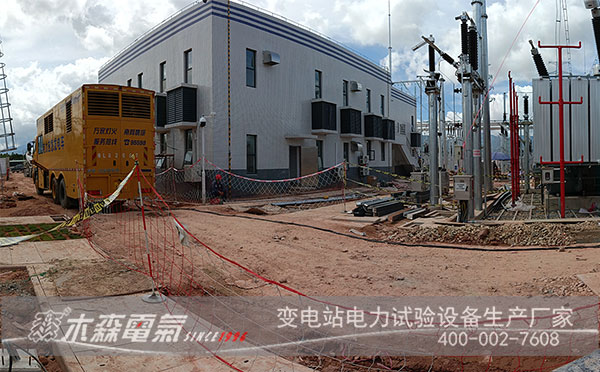

本次220kV變壓器感應電壓帶局放測量項目，屬于廣東惠州白盆珠220kV變電站

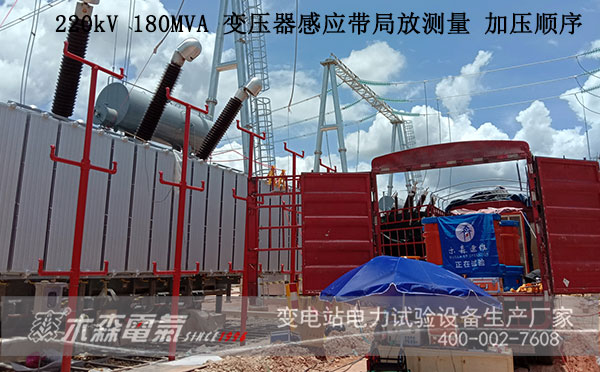

變壓器器容量220kV 180MVA，變壓器數量2套，變壓器銘牌如下：
變壓器額定容量：180/180/60MVA，高/中/低壓側參數如下：高壓側220kV容量180 MVA、中壓側115kV容量180 MVA、低壓側10.5kV容量60 MVA）

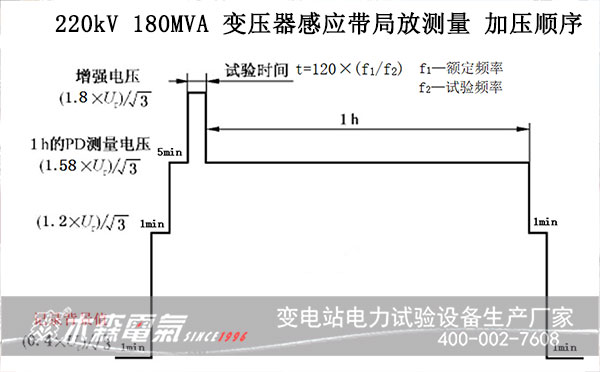

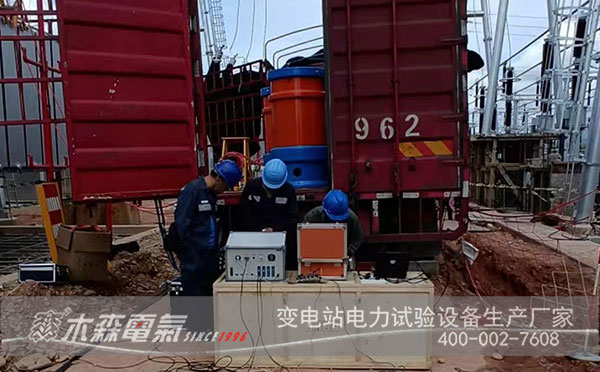

為了不影響白盆珠220kV變電站正常工程施工作業，變壓器感應電壓帶局放測量全部安排在晚上進行，同時又盡可能排除施工作業設備用電時，對變壓器感應電壓帶局放測量的干擾。南網有限公司企業標準，《Q/CSG1205019-2018 電力設備交接試驗規程》變壓器局部放電測量部分要求：
1) 在1h局部放電試驗期間,局部放電水平的增加量不超過50 pC;
2) 在1h局部放電測量后電壓降至(1.2XU,)/3時測量的局部放電水平不超過100 pC.

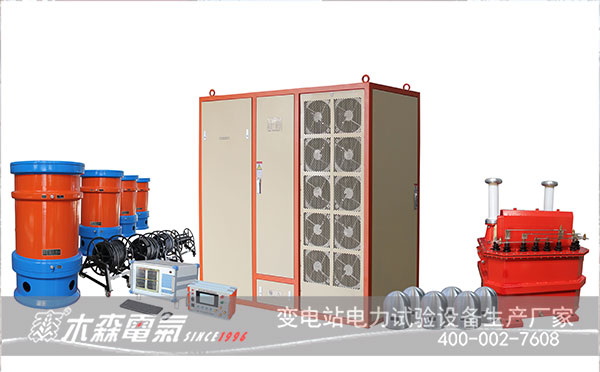

如果e)項或d)項的判據不滿足,則可以延長1h周期測量時間,如果在后續的連續1h周期內滿足了上述條件,則可認為試驗合格。本次試驗設備由木森電氣公司自主研發生產的MSWJ-300kW變壓器感應電壓帶局放測量裝置，感謝木森電氣電氣試驗技術中心提供數據，試驗經過3天2晚上連續試驗，試驗過程嚴格遵守國家電網Q/GDW1799.1-2013 國家電網公司電力安全工作規程要求。試驗數據均不超過100pC，試驗結果符合GB50150 和Q/CSG1205019-2018。試驗順利完成獲得客戶稱贊。
