串聯諧振配置選型方案-MSXB-F-567kVA-54kV變頻串聯諧振試驗裝置

責任編輯：穆森 人氣： 發表時間：2024-10-10 14:34:20

•

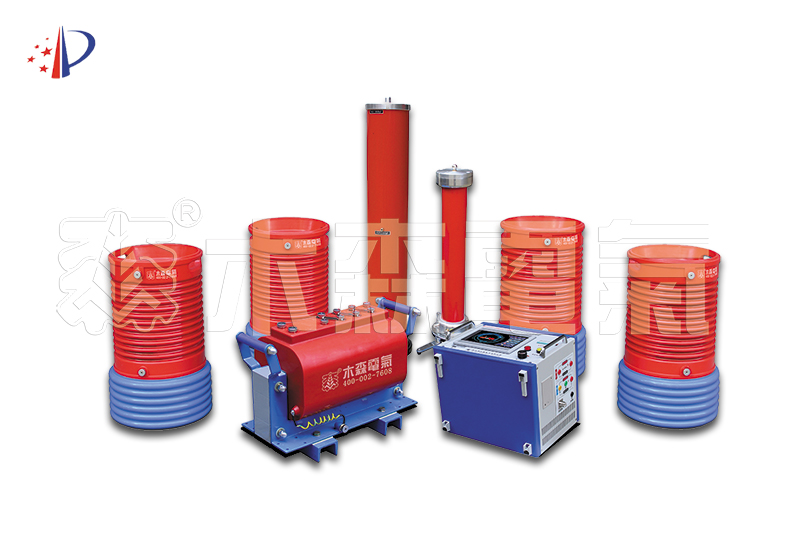

  MSXB-F-567kVA-54kV變頻串聯諧振試驗裝置：該裝置主要針對10kV、35kV交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。


  被試品	電容量	試驗頻率	試驗電壓	試驗時間
  10kV/300mm²電纜8km	≤3.004uF	30-300Hz	17.4kV	60min
  35kV/300mm²電纜4km	≤0.778uF	30-300Hz	52kV	60min


  我公司變頻串聯諧振耐壓試驗裝置主要功能及其技術特點：
  1、變頻串聯諧振耐壓試驗裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能。
  2、設備重量和體積為普通試驗裝置的1/10-1/30。試驗所需的電源功率只有試驗容量的1/Q。
  3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式.
  4、存儲和打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
  5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定。
  6、DSP平臺技術，根據用戶需要增減功能和升級，人機交換界面更為人性化。
  7、改善輸出電壓的波形。
  8、防止大的短路電流燒傷故障點。
  9、不會出現任何恢復過電壓。

  序號	設  備  名  稱	型  號  及  規  格	單位	數量
  1	激勵變壓器	MSB-10kVA/1.5/3/6kV/0.4kV	臺	4
  2	變頻電源	MSXZ-F-37kW/220/380V	臺	1
  3	高壓電抗器	MSDK-40.5kVA/27kV	臺	14
  4	電容分壓器	FRC-60kV/2500pF	套	1
  5	補償電容	MSBC-70kV/10000pF	套	1
  6	內部連接線		套	1



  激勵變壓器MSB-10kVA/1.5/3/6kV/0.4kV


  額定容量	10kVA
  輸入電壓	0～400V，單相
  輸出電壓	1.5/3/6kV
  結構	干式
  重量	約60kg


  變頻電源MSXZ-F-37kW/220/380V

  額定輸出容量	37kW
  工作電源	380±10%V（三相），工頻
  輸出電壓	0～400V單相
  額定輸入電流	92.5A
  額定輸出電流	92.5A
  電壓分辨率	0.01kV
  電壓測量精度	1.5%
  頻率調節范圍	30～300Hz  分辨率≤0.1Hz   穩定度0.1%
  運行時間	額定容量下連續60min
  噪聲水平	≤50dB


  高壓電抗器 MSDK-40.5kVA/27kV

  額定容量	40.5kVA
  額定電壓	27kV
  額定電流	1.5A
  電感量	80H/單節
  品質因素	Q≥30 (f=45Hz)
  結構	干式
  重量	約43kg


   電容分壓器FRC-60kV/2500pF

  額定電壓	60kV
  高壓電容量	2500pF
  介質損耗	tgσ≤0.5%
  分壓比	1000：1
  測量精度	有效值1.5級
  重量	約15kg


  補償電容器MSBC-70kV/10000pF

  額定電壓	70kV
  高壓電容量	10000pF
  重量	約15kg
