架空輸電線路基本知識（三）架空輸電線路分類
-
責任編輯：穆森
人氣：
發表時間：2024-11-18 09:05:40
- 架空輸電線路基本知識（三）架空輸電線路分類

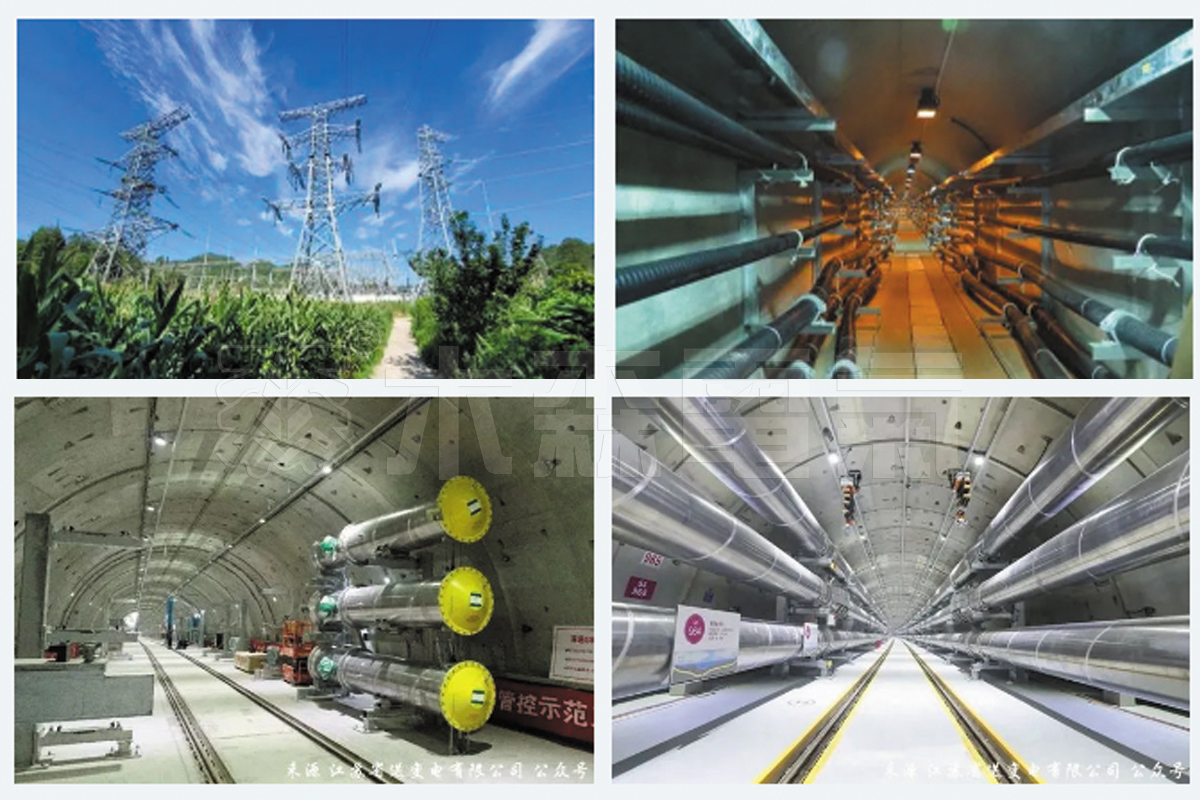

輸電電線按架設方式分為架空輸電線路、電力電纜輸電線路與氣體絕緣金屬封閉輸電線路。架空輸電線路，它一般使用無絕緣的裸導線，通過立于地面的桿塔作為支撐物，將導線用絕緣子懸架于桿塔上。電力電纜輸電線路，一般埋設于地下、敷設在電纜溝或隧道中，由電纜和安裝在電纜上的附件、附屬設備及附屬設施所組成的。氣體絕緣金屬封閉輸電線路（GIL，Gas-Insulated Metal Enclosed Transmission Line），是一種采用金屬導電桿進行輸電，并將其完全封閉于接地的金屬外殼中的輸電方式。這種輸電線路通過壓力氣體（通常是SF6氣體）來實現絕緣，從而確保電流在傳輸過程中的穩定性和安全性。由于電纜與GIL價格較貴，目前大部分輸電線路都采用架空線路。
輸電電線按電壓等級分為高壓、超高壓和特高壓線路。我國輸電線路的電壓等級有：35kV，66kV，110kV，220kV，330kV， 500kV，750kV，1000kV，±500kV，±660kV，±800kV，±1100kV。 按電流輸電型式分為交流線路和直流線路。 交流線路：高壓（HV）線路：35~220kV的線路、超高壓（EHV）線路：330~750kV的線路、特高壓（UHV）線路：750kV以上線路 ，直流線路：高壓（HV）線路：±400kV、±500kV的線路、特高壓（UHV）線路：±800kV及以上線路

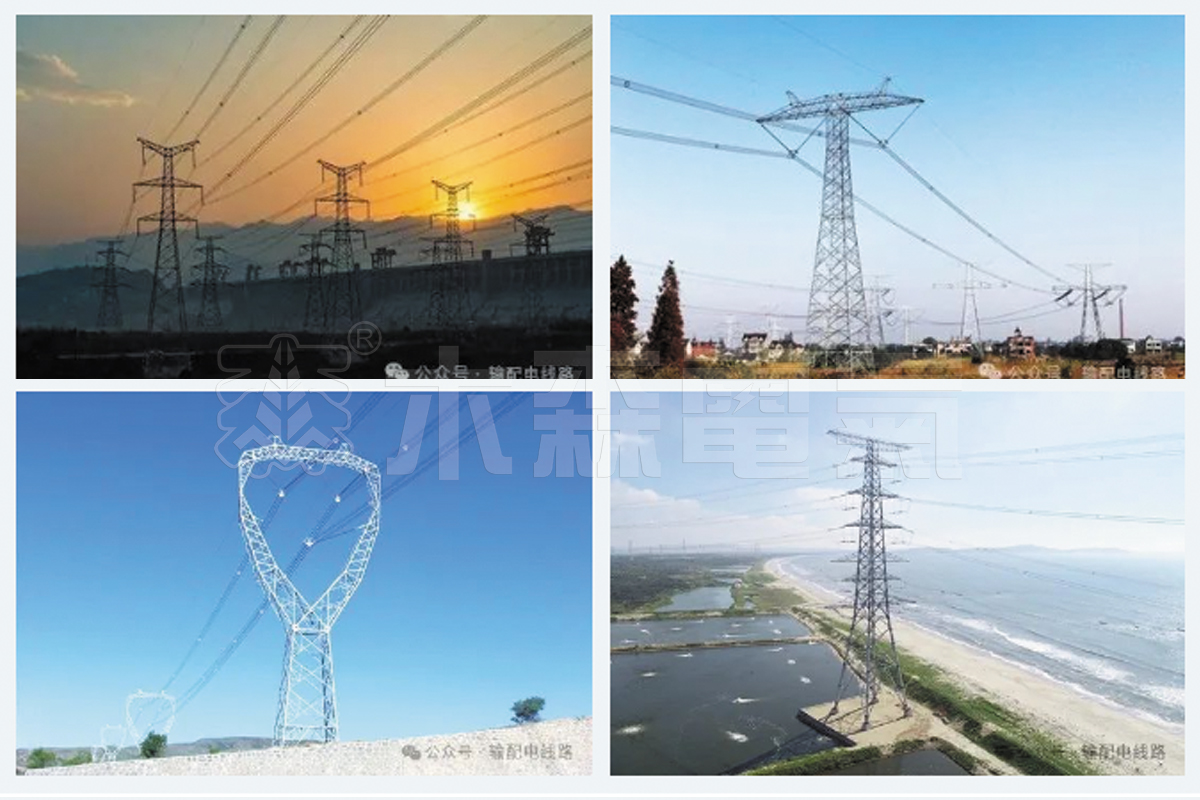

一般來說，輸送電能容量越大，線路采用的電壓等級就越高。采用特高壓輸電可有效地減少線路損耗，降低線路單位輸送容量的造價，少占耕地，綠色環保，使輸電走廊得到充分利用，具有良好的經濟和社會效益。按回路數可分為單回路、雙回路及多回路線路。按相導線之間的距離分為常規型線路和緊湊型線路。
