串聯諧振遇問題：找不到諧振頻率？無法升到試驗電壓？含解決辦法

責任編輯：葉穆生 人氣： 發表時間：2024-11-21 15:51:22

•
  串聯諧振試驗裝置以全新的、創新的技術完成各種試驗，減少所需電源容量，同時克服傳統諧振僅能滿足一根電纜3小時的極限工作時間，專利技術設計保證工程現場多根電纜連續耐壓的需求。滿足不同等級電壓試驗，電抗器采用多只分開設計，可根據現場試驗需求任意組合。

  串聯諧振遇到的問題：找不到諧振頻率？無法升到試驗電壓？含解決辦法

  一、找不到諧振頻率。
  1、頻率范圍設置過窄。如實際諧振頻率為245Hz，設置頻率范圍為30Hz～200Hz，自然找不到諧振頻率。
  2、實際諧振頻率超出30Hz～300Hz頻率范圍。
  3、如果試品是長電纜，實際諧振頻率在20Hz～30Hz之間，起始頻率應設為20Hz。
  4、如果試品是電纜，由于品質因數低，起始電壓需要設高一點，比如40V或者50V。
  5、分壓器測試線斷線或者短路。
  6、其它測試線斷開，用萬用表蜂鳴檔檢查每一根測試線。
  7、分壓器損壞，用萬用表電容檔測量分壓器高低壓臂電容量。
  8、變頻源損壞，將頻率設為50Hz，萬用表交流檔測量變頻源輸出端，手動輸出電壓，觀察萬用表顯示。
  9、變頻源保護，關機等10秒重啟變頻源。
  10、激勵變損壞，將變頻源頻率設為50Hz，激勵變選最高輸出抽頭，按圖1所示接線，手動升壓，檢查屏幕上是否有電壓。

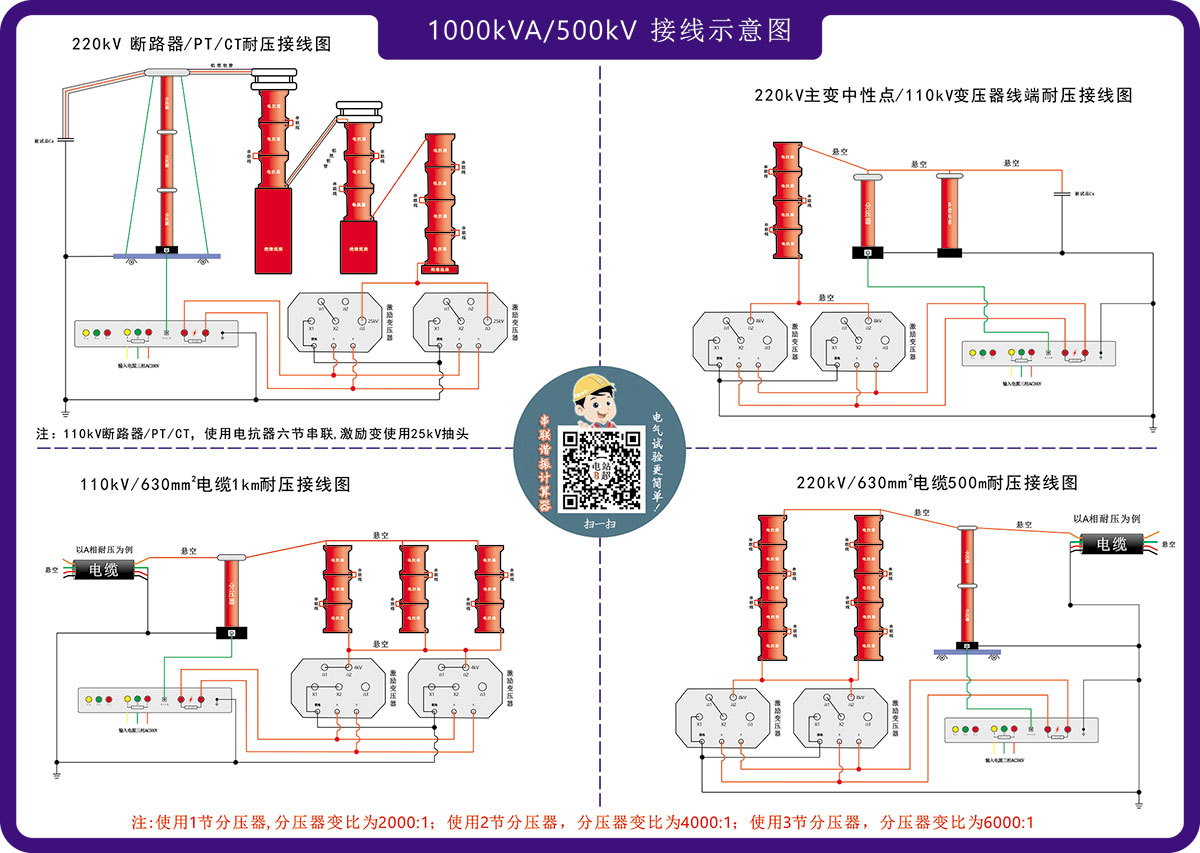

  圖1：檢查分壓器、激勵變和變頻源接線圖
  11、.電抗器損壞，有條件的用直阻儀依次測量電抗器直阻，如果有和其它電抗器直阻出入比較大的就證明電抗器有問題，沒有直阻儀的就用萬用表電阻檔測量。
  二、找諧振頻率時過電壓報警。
  1、起始電壓設得過高。
  2、激勵變抽頭調得過高。

  三、無法升到試驗電壓
  1、空升，如果空升能夠升到試驗電壓，請依次從下面步驟排除。空升不能升到試驗電壓檢查電抗器、分壓比設置是否正確。
  2、試品本身問題，如電纜快要擊穿。
  （3）裝置容量不夠。
  （4）裝置容量夠但電抗器沒有并聯。
  （5）激勵變輸出電壓端子沒有選對。
  （6）距離不夠引起電暈甚至放電。
  （7）應該用三相380V供電，結果用220V供電。
  （8）找到了假的諧振點。

  四、激勵變高壓尾沒接地，現象：
  （1）有的情況下可以找到諧振點，有的情況無法找到；
  （2）即使找到也是個假諧振點，所以升壓很慢；
  （3）電壓升到一定時，高壓尾對地放電。

  被試品：電纜的長度、截面積、電壓等級、分壓器容量。接線方式，并聯串聯，電抗器數量
