MSXZ(f）108kVA/108kV串聯諧振試驗裝置
|
產品別稱： |
串聯諧振,串聯諧振試驗,串聯諧振耐壓試驗裝置,調頻串聯諧振試驗裝置,串聯諧振裝置,武漢市木森電氣有限公司 |
|
參考標準: |
|
|
產品特點： |
主要針對10kV,35kV電纜,10kV,35kV主變,35kV開關的交流耐壓試驗設計制造 |
產品簡介產品參數產品圖集產品證書售后保障
全國服務熱線
400-002-7608
產品簡介

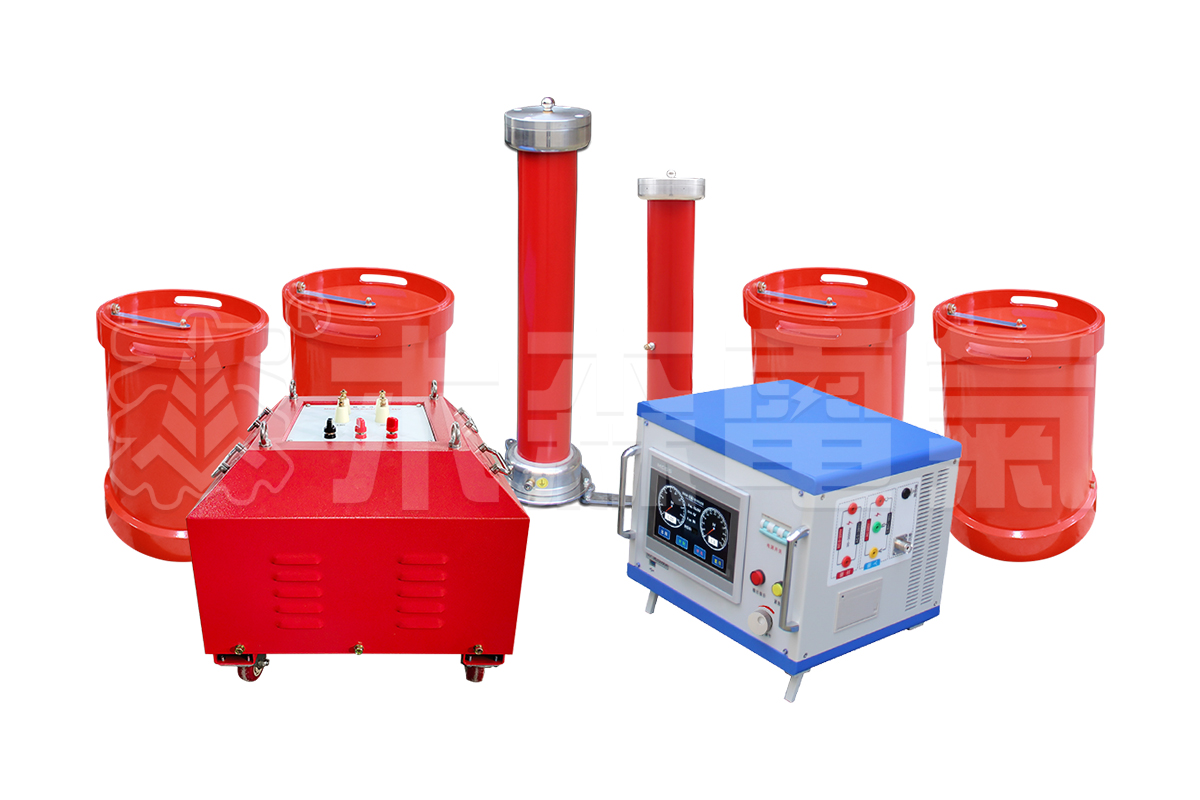

MSXZ(f)-108kVA/108kV串聯諧振耐壓試驗裝置：該裝置主要針對10kV、35kV電纜， 10kV 、35kV主變，35kV開關的交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。
|
