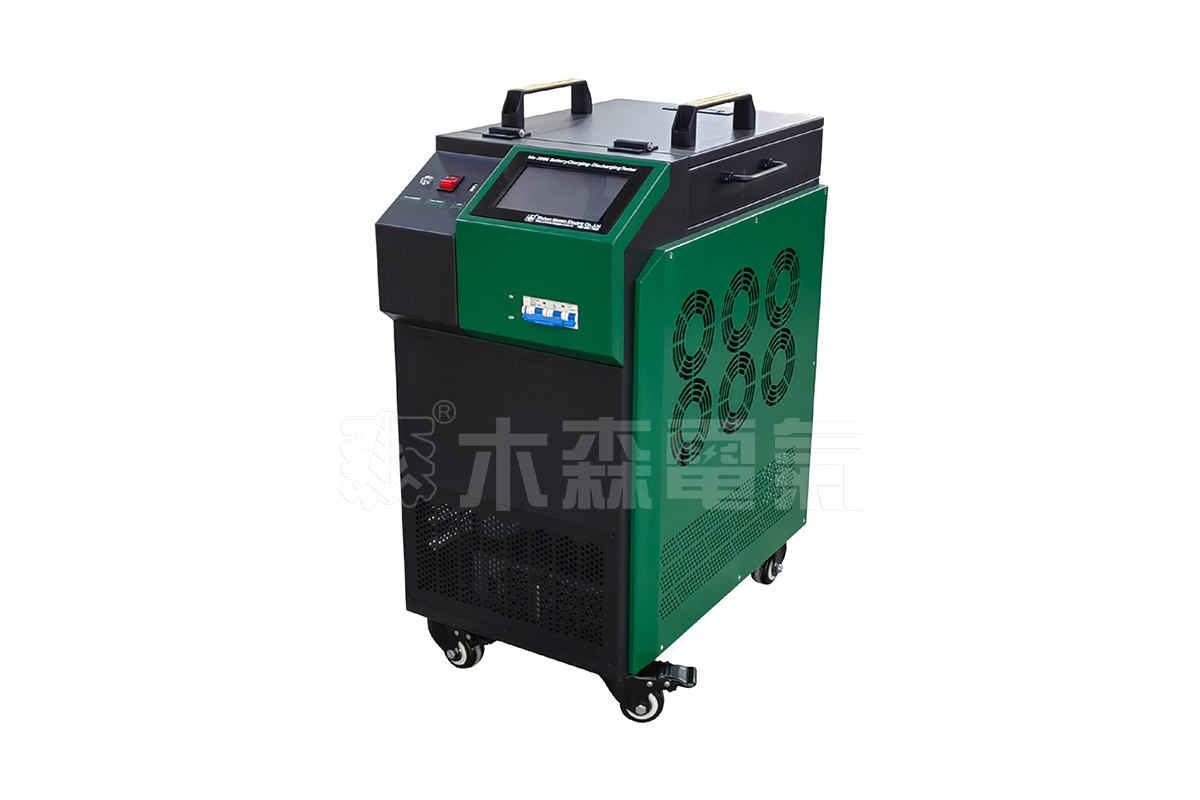

MS-3986蓄電池放電測試儀 220V充電40A放電50A
當前位置：首頁 > 產品中心 > 產品目錄 > 直流系統、蓄電池測試儀器
關于產品購買、技術維護等服務，歡迎致電！聯系我們
產品簡介
功能特點
儀器可在蓄電池離線狀態下,作為放電負載,通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電池組端電壓、或單體電壓跌至設定下限值、或設定的放電時間到、或設定的放電容量到時儀器將自動停止放電,并記錄下所有有價值的、連續的過程實時數據。
測試儀系統對單體電池的電壓監測信息,采用無線中繼接入,簡單、安全、精確。
儀器有非常友好的人機界面,不僅可以在菜單的提示下完成各種設置和數據查詢,而且放電的過程數據,均保存在設備的內存中,通過數據接口可以轉存到U盤,并通過上位機的專用軟件對數據進行分析,生成需要的曲線和報表。
儀器有完善的保護功能,不僅有聲、光告警,而且還有明確的界面提示。
產品功能特點：
- DC220V電壓充放電功能：單機即可滿足DC220電壓等級的電池組充放電測試。
- 采用高精密電阻，避免了紅熱現象，使整個放電過程更安全。
- 單體監測模塊采用遠距離射頻無線通訊方式進行電壓數據傳送，并可最多設置4個獨立頻段，即可以在同一區域最多可以4套監測系統同時進行數據傳送，而不互相干擾或竄道。
- 無線采集盒可對每節電池進行監測，實現對電池組放電過程的完整監，并具有三種數據采集方式：
- 單體監測模塊與充放電儀主機兩者之間進行數據傳輸。
- 單體監測模塊與USB無線終端兩者之間進行數據傳輸。
- 單體監測模塊與充放電儀主機、USB無線終端，三者之間進行數據傳輸。
- 每臺充放電設備可監測25個單體采集盒，每個單體采集盒可連接12節電池，共可監測300節電池。設備能自動篩選出最高的6節、和最低的6節電池的編號和電壓值，在顯示屏上以不同顏色進行顯示（選配）。
- 單體電壓值具有滑動表格顯示和滑動柱狀圖顯示，兩種數據查看方式（選配）。
- 配備的PC機上位機軟件，可對記錄的總電壓、放電電流和各單體電池電壓等數據進行分析、并可生成相應的數據報表。直觀反應蓄電池組性能的曲線，圖形、報表等，并可打印、查詢。
- 設備本體上有USB接口，可將放電過程的數據存入U盤，再將U盤數據導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表，使數據的轉存更加方便。
- 采用智能單片機ARM控制、7寸1024*600高清LCD液晶顯示屏，電阻觸控操作，內置有中英文切換菜單，菜單操作簡單明了。
- 自動保護停機功能，過溫保護，過壓保護，過流保護，反接報護，產生任一報警停機時顯示屏上能顯示相應的報警提示，過壓保護、反接報護自動斷開空氣斷路器。
- 可設定充/放電終止條件，包括單體電池電壓低、整組電壓低/高、充電電流小、充/放電時間到，充/放電容量，任一條件達到時，設備將自動停止測試并伴有蜂鳴提示音，同時自動記錄停止原因。
- 可進行在線補償式充/放電，通過接入外置的電流鉗形傳感器可對在線工作中的蓄電池進行放電測試，極大地方便了測試工作。該功能尤其適合于只有單組備用電池的場合（選配）。
- 具有RS485遠程控制充電、放電功能。
- 具有多機并聯方式充電、放電、活化功能，只需在并機參數為主機的設備顯示屏進行操作，并機參數為從機的設備能自動聽從主機的指令平均分配功率，和啟停操作。
產品參數
| 適用蓄電池 | DC48V/110V/220V |
| 充電電壓 | DC10-300V |
| 放電電壓 | DC10-300V |
| 充電電流 | 0-40A |
| 放電電流 | 0-50A |
| 工作模式 | 單機模式，并機主機模式，并機從機模式，遠端受控模式 |
| 保護性能 | l 電池測試電壓過壓保護，欠壓停機，過流保護，反接保護，65℃過溫保護，并具有LCD提示，蜂鳴器告警 |
| 單體電壓采集 （選配） |
采用多頻段射頻無線模塊,通訊距離可達100米以上，兼容2V/4V/6V/12V單體電池電壓監測，1～25組射頻無線監測模塊，最多可監測300節電池，單個無線監測模塊可監測12只單體電池 |
| 控制精度 | 放電電流≤±1%（FS）；組端電壓≤±0.5%（FS）；單體電壓：≤±0.1%（FS） |
| PC機通信 | RS485接口，USB接口，RF射頻通訊433M |
| 數據保存容量 | 內置SD卡16G容量 ，轉存U盤16G容量 |
| 工作環境 | |
| 散 熱 | 強制風冷 |
| 溫 度 | 工作范圍：-5～50℃ 貯藏溫度：-40～70℃ |
| 濕 度 | 相對濕度0～90%（40±2℃） |
| 海 拔 | 額定海拔4000米 |
| 噪 音 | ﹤75dB |
| 工作電源 | |
| 電 壓 | 工作電源：單相AC220V （–20%～+30%），頻率:45～65Hz； 充電電源：參考銘牌參數或機箱標識 |
| 耐壓測試 | 輸入－機殼：2200Vdc 1min 輸入－輸出：2200Vdc 1min 輸出－機殼：700Vdc 1min |
| 安 全 性 | 滿足EN610950 |
| 接 線 | |
| 交流輸入 | 國標公插座，適用1～1.5mm2電纜 |
| 充放電電流線 | 電纜快接插頭（紅正黑負），具體尺寸參考“發貨清單” |
| 并機電纜（選配） | 2米6芯水晶插頭線 |
產品圖集
| 型號 | 電壓 | 電流 | 電壓精度 | 電流精度 | 單體精度 |
| 3986（30A-150A） 10-300V |
48V | 充電50A放電100A | ±0.5%FS | ±1%FS | ±0.1%FS |
| 48V | 充電100A放電100A | ||||
| 10-60V | 充電50A放電100A | ||||
| 10-60V | 充電100A放電100A | ||||
| 110V | 充電20A放電50A | ||||
| 220V | 充電20A放電30A | ||||
| 10-300V | 充電20A放電50A | ||||
| 3986（30A-300A） 2-650V |
48V | 充電300A放電300A | ±0.5%FS | ±1%FS | ±0.1%FS |
| 30-120V | 充電100A放電100A | ||||
| 176-264V | 充電100A放電100A | ||||
| 176-456V | 充電50A放電50A | ||||
| 0-300V | 充電100A放電100A | ||||
| 50-650V | 充電50A放電50A | ||||
| 2-650V | 充電50A放電50A | ||||
| 2-650V | 充電100A放電100A |
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
 |
 |
 |
|
營業執照 |
產品專利 |
ISO質量管理體系認證證書 |
注：1.蓄電池放電測試儀產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多木森產品信息請進入 產品中心，服務熱線：400-002-7608。
售后保障
1、保修期內我們對所銷售的蓄電池放電測試儀外觀三月包換。
2、我們售出的蓄電池放電測試儀外觀三年免費維護、長期提供備品備件。
3、保修期內蓄電池放電測試儀外觀軟件免費升級。
4、我們保證在15分鐘內進行電話指導，助您自行排除蓄電池放電測試儀的簡單故障。
5、根據客戶要求和實際情況可以送貨上門和上門維修，如有其他要求可來電協商、咨詢。
6、修理期間，木森電氣可免費提供同類產品免費供客戶使用，直到設備修好。
7、木森電氣所提供的設備專機專號，終生維修。
