串聯試驗耐壓試驗成套裝置試驗試驗常見問題

責任編輯： 人氣： 發表時間：2024-08-12 09:00:43

•       串聯諧振裝置是運用串聯諧振原理，使回路產生諧振電壓加到試品上，串聯諧振裝置目前分為變頻式和調感式兩大類，是通過調節變頻源輸出頻率或可調式電抗器調節電感量，使回路中電感L與試品C串聯諧振。

        串聯諧振裝置主要由變頻源（變頻式）、高壓電抗器、可調式電抗器（調感式）、電容分壓器、激勵變壓器等幾部分組成。其廣泛用于電力、冶金、石油、化工等行業，適用于電力電纜、電力變壓器、水力發電機、GIS等大容量，高電壓的電容性試品的交接和預防性試驗！



  圖1、串聯諧振成套試驗裝置

        串聯諧振裝置在產品特性上有穩定性可靠性高、自動調諧功能強大、支持多種試驗模式、系統人機交互界面友好、保護功能完善等突出優勢，根據其特性在電力系統應用中具有需求電源容量小、設備重量體積小、改善輸出波形、防止短路電流燒傷、不會出現恢復過電壓等優點。我公司串聯諧振裝置參考GB50150-2006，DL/T849.6-2004標準，提供電纜諧振試驗裝置、發電機諧振試驗裝置、變電站電器設備諧振裝置、CVT校驗用諧振升壓裝置等多種選配參考方案。串聯諧振裝置擁有多項關鍵的國家專利技術，加上引進的部分國際先進技術，設備整體達到了國際先進水平。

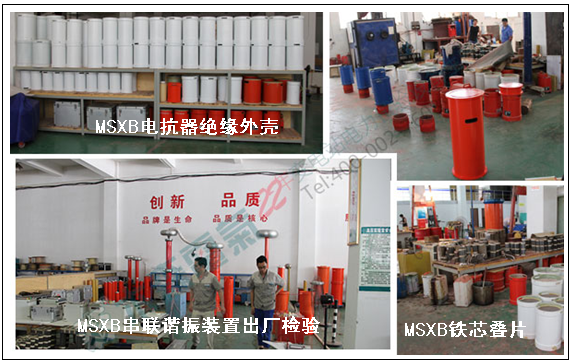

  圖 2、串聯諧振木森電氣研發生產制造中心

        1．主機找不到諧振點。

        原因：

        系統諧振點在主機的輸出頻率范圍之外；系統接線錯誤；　系統未可靠接地；高壓采樣反饋信號開路或連接不可靠；試品有故障。

        排除方法：

        1）檢查接地裝置可靠，接地連接線是否有斷開點；

        2）檢查勵磁變壓器的高低壓線圈的通斷；

        3）檢查每一只電抗器的通斷；

        4）檢查分壓器的信號線的通斷；

        5）檢查分壓器的高低壓電容臂的通斷；

        6）裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；

        2．主機復位。

        原因：主機供電電源波動；外界強磁場干擾；主機未可靠接地；

        3．Q值偏低，即電壓升不上去，或升不高。

        現象：

        1）調諧曲線是一條曲線，有較低的尖峰；

        2）試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；

        原因：

        1）電抗器與試品電容量不匹配，沒有準確找到諧振點；

        2）試品損耗較高，系統Q值太低；

        3）勵磁變壓器高壓輸出電壓較低；

        4）高壓連接線過長或沒有采用高壓放暈線

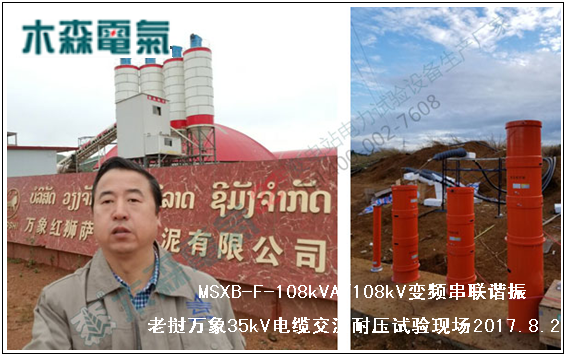

  圖3、串聯諧振老撾萬像電纜耐壓試驗現場

        排除方法：

        1）將補償電容器并接入試驗回路，加大回路電容量；

        2）盡可能將多只電抗器串聯，提高回路電感量；

        3）提高勵磁變壓器的輸出電壓；

        4）干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；

        5）一般在設備較高電壓輸出時，采用高壓放暈線，或將普通高壓輸出線改為較短的連線，一般不超過5米。

        4．電源跳閘。

        原因：諧振系統回路短路。
